正源環形網介紹及規格  型號:RXI-025

 1）  網型：R5/3/300

   上/下支撐繩（每跨平均減壓環數）：Φ18單繩上拉錨繩：Φ16單繩 側拉錨繩：Φ16雙繩 下拉及中間加固拉錨繩：Φ16單繩 縫合繩：Φ8

2) 型號:RXI-050 網型：R7/3/300

上/下支撐繩（每跨平均減壓環數）：Φ22單繩上/下支撐繩（每跨平均減壓環數）：Φ22單繩上拉錨繩：Φ18單繩側拉錨繩：Φ18單繩下拉及中間加固拉錨繩：Φ18單繩

縫合繩：Φ8單繩

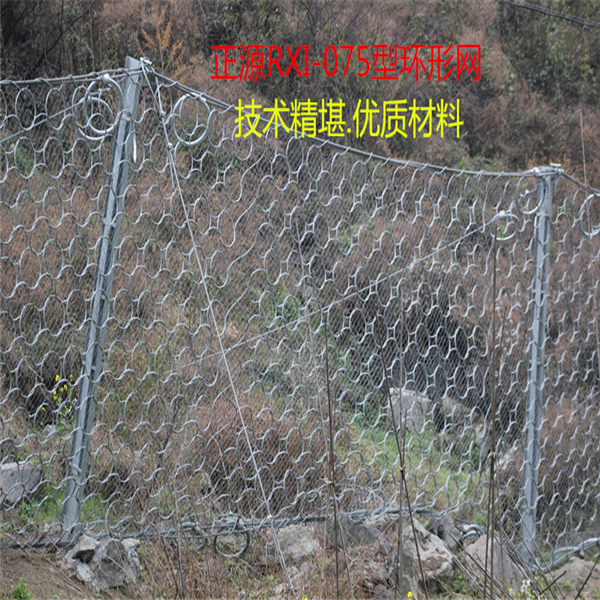

3) 型號:RXI-075    網型：R7/3/300   上/下支撐繩（每跨平均減壓環數）：Φ16雙繩，每跨每根各一個減壓環（6）。   上拉錨繩：Φ14單繩，“人”字形布置，每根1個減壓環

   側拉錨繩：Φ14單繩   下拉及中間加固拉錨繩：Φ14單繩   縫合繩：Φ8

4)型號:RXI-100   網型：R9/3/300   上/下支撐繩（每跨平均減壓環數）：Φ18雙繩，每跨每根各一個減壓環（6）   上拉錨繩：Φ16單繩，“人”字形布置，每根一個減壓環。

   側拉錨繩：Φ16雙繩   下拉及中間加固拉錨繩：Φ16單繩   縫合繩：Φ12

5)型號:RXI-150   網型：R12/3/300   上/下支撐繩（每跨平均減壓環數）：Φ22雙繩，每跨每根各1個減壓環（6）   上拉錨繩：Φ18單繩，“人”字形布置，每根各一個減壓環。   側拉錨繩：Φ18雙繩   下拉及中間加固拉錨繩：Φ18單繩   縫合繩：Φ12

6)型號:RXI-200    網型：R19/3/300   上/下支撐繩（每跨平均減壓環數）：Φ22雙繩，每跨每根各1/2個減壓環（8

   上拉錨繩：Φ18單繩，“人”字形布置，每根各一個減壓環。側拉錨繩：Φ18雙繩    下拉及中間加固拉錨繩：Φ18單繩    縫合繩：Φ14    錨繩：Φ18雙繩

   下拉及中間加固拉錨繩：Φ18單繩   縫合繩：Φ14    咨詢熱線： 13603184055靳經理

SNS柔性環形網

ROCCO柔性環形網在落石沖擊過程中能發生自身幾何形態改變、具有更為突出柔性特征的ROCCO環形網來取代鋼絲繩網，以此為基礎的攔石網能夠?qū)崿F(xiàn)2000kJ以內的落石阻攔，并能進一步簡化結構形式（如支撐繩和減壓環的配置）、方便局部受損后的維護修復，ROCCO環形網已經成為一種替代鋼絲繩網系統的新型攔石網（RXI型），實現了SNS被動防護系統的更新?lián)Q代和升級。

支撐繩

沖擊荷載必然要從柔性防護網傳遞給支撐繩，因此支撐繩在設計上必須確保其具有與網內沖擊點位置無關的恒定響應特征，在特定位置設置減壓環和/或緩沖繩的支撐繩設計形式，除能實現這一功能外，還實現了能量消散、繩網下垂和維護需求間的佳平衡。

減壓環

減壓環為對系統起過載保護作用從而避免其他部件發生嚴重破壞的重要部件，是迄今為止人們所能實現的簡單而有效的消能元件結構形式，它為一在結點處按預先設定的力箍緊的環狀金屬管，使用時鋼絲繩順管內穿過，當與減壓環相連的鋼絲繩所受拉力達到一定程度時，減壓環啟動并通過變形位移來吸收能量，從而實現其過載保護作用功能。且當沖擊能量在設計范圍內時，能多次接受沖擊發生位移。

緩沖繩

在標準形式的ROCCO環形網類攔石網基礎上，新成功開發的一種

能使ROCCO環形網更好地適應落石沖擊的關鍵技術（RUNTOP?）構件，它是按一定規則布置、并與支撐繩和ROCCO環形網局部聯結、在落石沖擊時可以沿支撐繩移動的松弛獨立繩段，通過帶動ROCCO環形網的橫向位移來在變形消過程中實現荷載的優化傳遞，是一種區別于減能壓環的又一種消能構件，具有使系統各構件的荷載分配更為均衡、降低終.

鋼柱和錨桿

鋼柱的主要作用是作為系統的直立支撐，鋼柱與基座間的可動鉸聯結確保了鋼柱遭受直接沖擊時基座地腳螺栓的免遭破壞；與各拉錨繩相連的柔性雙股鋼絲繩錨桿，其嵌套雞心環或套管的環套式設計能好地吸收高沖擊荷載，尤其是在錨桿軸線與其外力方向不在同一直線上時，這種錨桿形式具有好的自適應能力。此外，由于遭受沖擊時傳遞到拉錨錨桿上的荷載表現為一種瞬間沖擊動荷載（一般不超過0.3秒），因此按靜力學指標評估的較低水平的錨固能力即能滿足要求。

拉錨繩

連接于鋼絲繩錨桿與鋼柱間的鋼絲繩，根據其位置和作用功能的不同分為上拉錨繩、下拉錨繩、側拉錨繩和中間加固拉錨繩，其主要作用是對整個系統起加固作用，以確保系統的整體穩定性，阻止系統遭受落石沖擊時發生整體傾倒，并實現殘余沖擊荷載終向地層的傳遞。

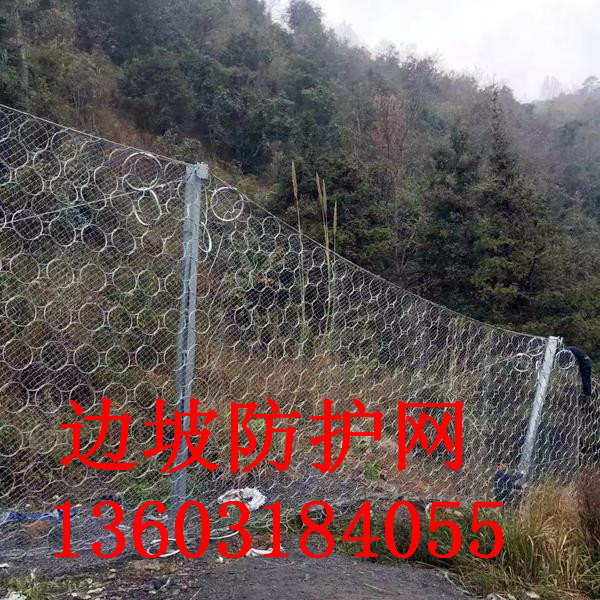

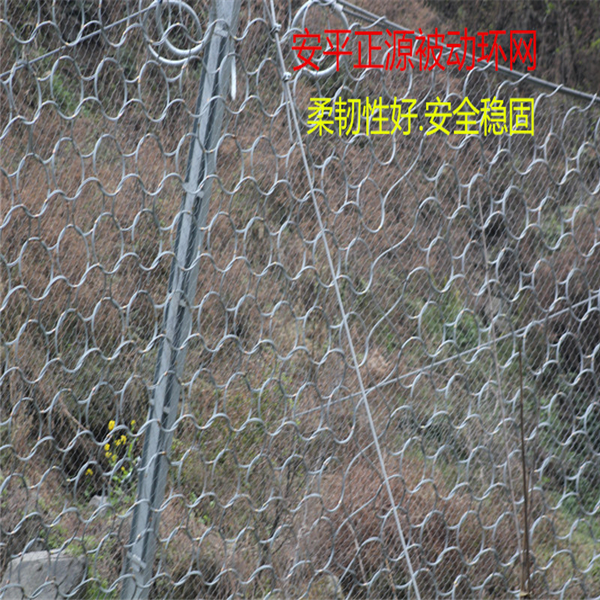

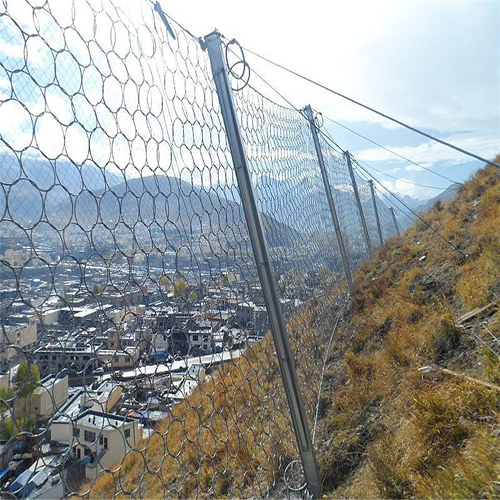

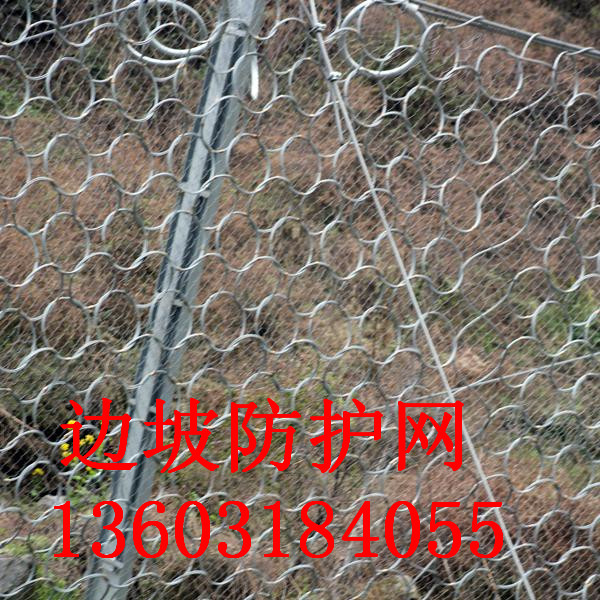

被動環形網

被動環形網

被動環形網

被動環形網

被動環形網

被動環形網

被動環形網-01

被動環形網-02

被動環形網-03

被動環形網-04

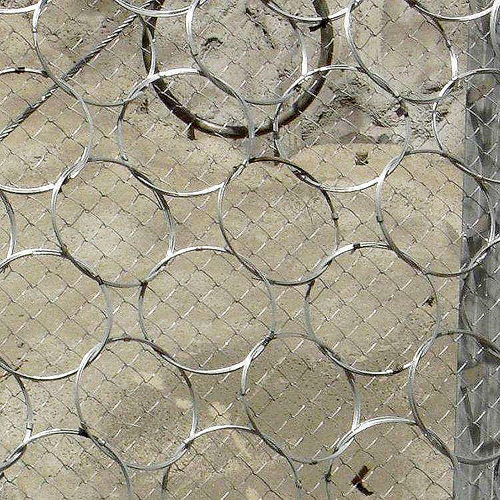

R7/3/300環形網
